G4 Doorbell Pro с двумя внутренними мелодиями звонка.

G4 Doorbell Pro с двумя внутренними мелодиями звонка., UniFi Protect

camden2001

Guest

16.02.2025 18:14:00

Привет! Планирую в ближайшее время установить G4 Doorbell Pro. У меня дома два механических звонка, которые я и хочу использовать. Но не могу найти ни одного похожего примера с такой разводкой, как у меня. У моего трансформатора звонка и оба звонка напрямую подключены к нему. Вижу 3 пары проводов, входящие в него, с 3 черными проводами, подключенными и только одним красным. К сожалению, фотографии сейчас нет. В каждом из звонков есть только одна пара проводов, соединяющаяся с передней частью и трансом. Подскажите, пожалуйста, как подключить реле, которое идет в комплекте с дверным звонком, в такой схеме? Не вижу, как можно подключить звонки параллельно, как описано в схеме подключения, не переделывая всю проводку в доме, а это непросто сделать, учитывая, что у меня двухэтажный дом. Спасибо за любые советы!

s_squire Guest	#2 03.03.2025 19:33:00 Рад, что у тебя получилось разобраться!

camden2001

Guest

02.03.2025 20:53:00

Финальный апдейт: колокольчики заработали почти сами собой. Я включил звон в веб-версии, а не в приложении, как кто-то предлагал раньше, и дал ему время. Похоже, комбинация этих двух вещей решила проблему со звоном.

s_squire

Guest

18.02.2025 18:20:00

Кажется, чёрный коннектор донгла должен идти к красному проводу, который идёт вместе с одиночным чёрным проводом (подключенным к трансформатору отдельно), чёрный плоский коннектор – к двум другим красным проводам, серый плоский – к двум чёрным проводам на трансформаторе, а серый коннектор – к новому проводу к трансформатору, где были удалены два чёрных провода. Электрик, который его установил, проложил отдельную пару к дверному звонку (одна пара отдельно на трансформаторе) и пару к каждому звонку (которые связаны вместе на трансформаторе). Представь, что электрический путь идёт по одиночному чёрному проводу к дверному звонку, входит по красному проводу, чтобы подключиться к другим двум красным проводам, и выходит к звонкам, а затем возвращается к трансформатору по двум чёрным проводам. Всё вышесказанное либо должно прояснить ситуацию, либо показать, что тебе следует нанять электрика.

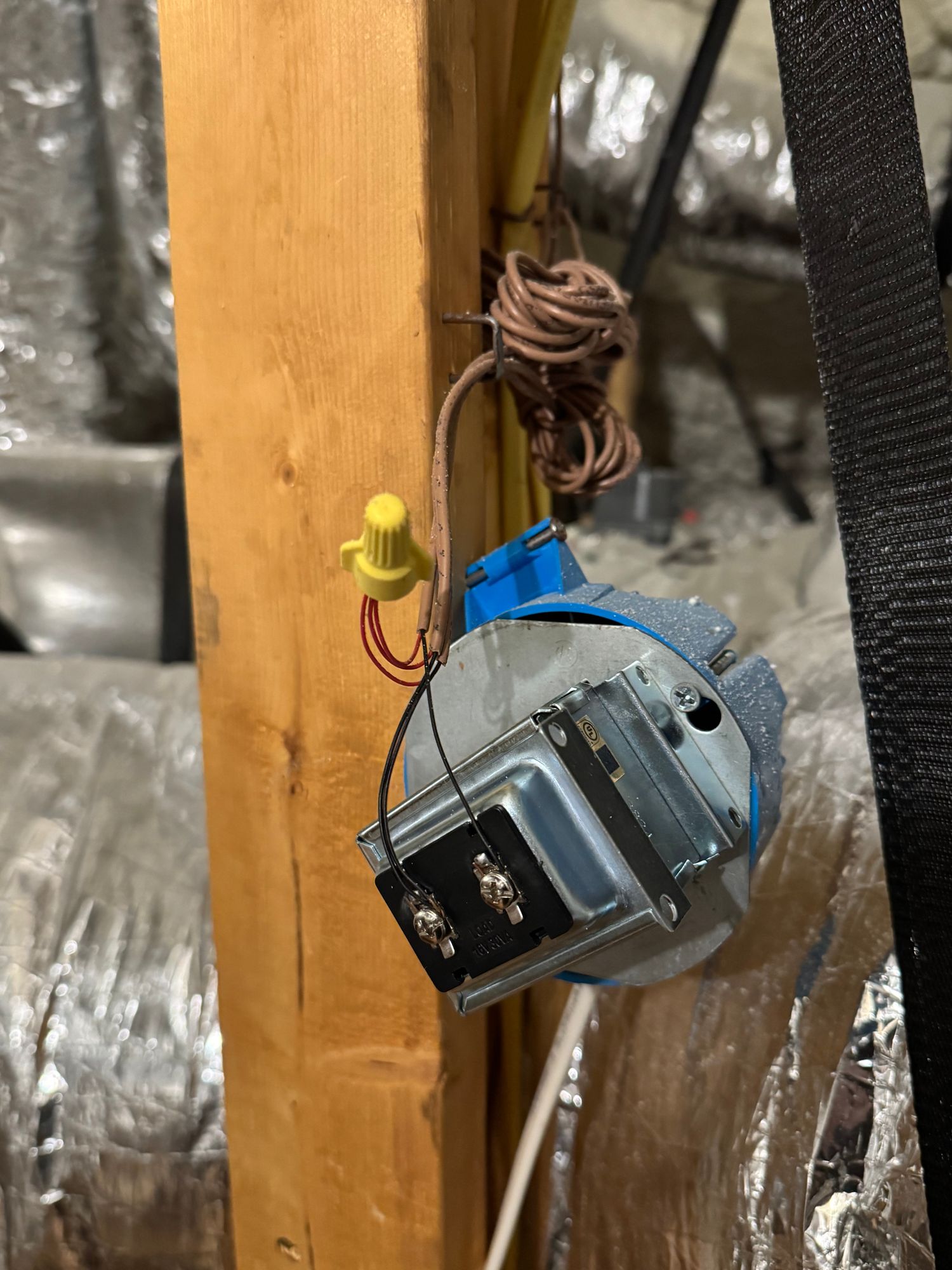

camden2001 Guest	#5 18.02.2025 17:56:00 Я смог сделать фото. Немного ошибся в комментарии, все 3 черных провода подключены, а 3 красных провода заизолированы вместе.

s_squire Guest	#6 17.02.2025 07:32:00 Шесть проводов? Картинка лучше тысячи слов.

camden2001

Guest

17.02.2025 00:59:00

Попробую проверить на одном звонке и посмотрю, что получится. Если что-то пойдёт не так, то, наверное, придётся просто вызвать специалистов. Я дома только с следующей недели, но постараюсь сделать фото, чтобы показать, что у меня происходит.

timborama Guest	#8 16.02.2025 20:46:00 Если ничего не помогает… вызовите электрика.

camden2001 Guest	#9 16.02.2025 20:40:00 Да, эта схема подключения совсем не похожа на то, как у меня всё устроено. Например, у моего трансформатора 3 пары проводов вместо одной, как на этой картинке.

sebehk Guest	#10 16.02.2025 19:11:00 Ты серьёзно говоришь, что страница и схема, предоставленные Ubiquiti, не помогут тебе установить G4 Doorbell Pro? https://help.ui.com/hc/en-us/articles/4999240734103-UniFi-Protect-Set-Up-Your-Doorbell#h_01GZCPY17C8HW21WTYT5JE6E7D

camden2001

Guest

#11

23.02.2025 03:40:00

Я смог подключить дверной звонок согласно этим инструкциям, и пока что звонок запитан и работает хорошо, но звонки не работают. Я обновил настройки в приложении до "механический звонок", но пока безрезультатно. Времени поковыряться в этом не хватило, но скоро я все пересмотрю еще раз.

camden2001 Guest	#12 18.02.2025 19:00:00 Спасибо! Попробую это, как только смогу установить. Если возникнут какие-то ещё проблемы, обновлю здесь, чтобы люди могли видеть, что произошло.
