Привет, @lottware! Чтобы функция разблокировки на основе LPR заработала, UniFi Protect AI Camera нужно подключить к PoE-порту UA Gate Hub.

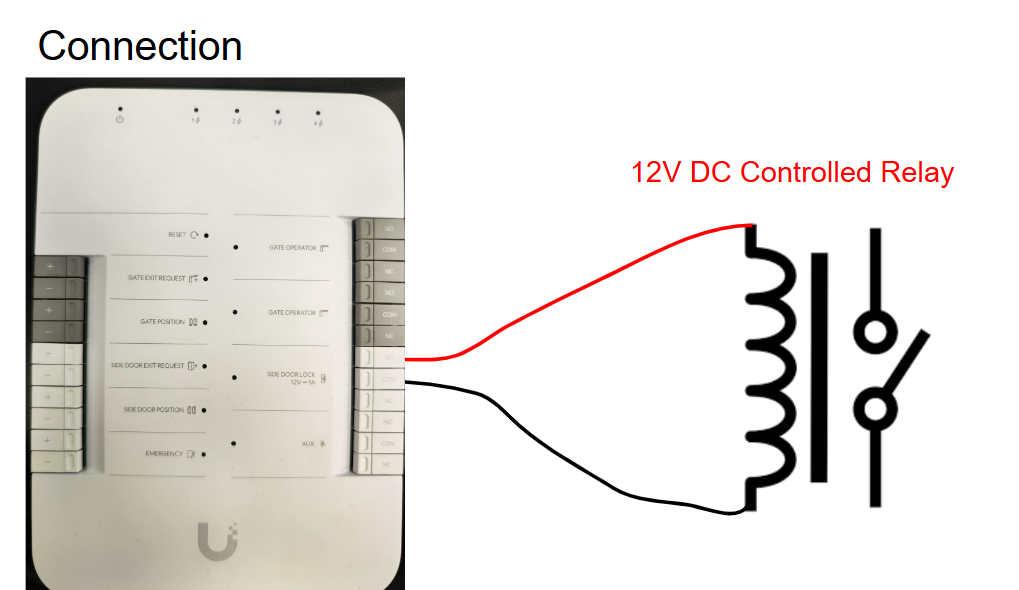

Привет, @DoctorCalculon! UA Hub Gate Side Door Lock Relay не поддерживает сухой контакт. Более надёжный подход – предложить установить внешний реле на 12В, как показано на рисунке ниже.



Подключите клеммы катушки внешнего реле к 12В NO/COM реле. Вы можете поискать 12В DC реле, убедившись, что напряжение катушки составляет 12В и соответствует требованиям по току вашего устройства. Если оно соответствует 12В спецификации, этот тип внешнего 12В реле должен работать правильно с Gate Hub.

Привет, @DoctorCalculon! Нет, это не поддерживается. Купи реле, и, должно быть, заработает. Я не даю гарантии.

Привет @UI-Team, Пожалуйста, игнорируйте мой предыдущий пост. Я перечитал ваше решение второй раз и, наконец, понял, что вы имели в виду под LAN-портом. То, что вы предлагаете, должно сработать. Спасибо. 👏 👍 🤘 Ну, я жду возможности протестировать это, как только камера и усилитель будут отправлены моим дилером Ubiquiti. Подключение камеры UVC-AI-Pro и устройства AI-Pro-Enhancer с помощью PoE++ не должно быть проблемой, так как устройства будут потреблять только необходимую им мощность. Это как будто у вас есть избыточный бюджет питания.

Действительно, это очень элегантное решение. Мне очень нравится. Мне просто нужно приобрести дополнительный инжектор PoE++, и проложить оба кабеля (LAN и PoE++) от стойки внутри подземного траншеи до распределительной коробки UA-Hub-Gate (рядом с главными воротами), и кабель PoE++ очевидно разветвится где-то посередине и пойдет к столбу, где будет установлено устройство UVC-AI-Pro & AI-Pro-Enhancer. У клиента нет электропитания от сети у ворот, и все устройства питаются от кабелей низкого напряжения. Управляющие двигатели ворот работают от низкого напряжения, а трансформаторы расположены внутри здания под навесом. Именно поэтому блок питания PoE++ придется оставить внутри серверной стойки на территории.

Привет, @DoctorCalculon. Извините за задержку. После консультации с соответствующей командой, у нас следующая информация: Из-за ограничений мощности на порт в текущей прошивке Gate Hub, UA-Hub-Gate, возможно, не сможет обеспечить достаточную мощность для UVC-AI-Pro + Enhancer. Если требуется функциональность LPR, рекомендуем использовать PoE++ адаптер для питания UVC-AI-Pro + Enhancer. Порт питания PoE++ адаптера должен быть подключен к UVC-AI-Pro. А LAN-порт — к PoE OUT порту UA-Hub-Gate. Кроме того, в предстоящей прошивке UA Gate Hub мы увеличим PoE выход, чтобы поддерживать UVC-AI-Pro + Enhancer.

Привет, @UI-Team,

Большое спасибо за разъяснения и подтверждение того, что для правильного сопряжения LPR-камеры с UA-Hub-Gate её нужно подключить к одному из его портов. Надеюсь, вы обучите UniFi GPT правильному ответу, чтобы избежать подобной путаницы для других пользователей UniFi, которые полагаются на этот инструмент.

Когда вы говорите, что одного UA-Hub-Gate достаточно для питания всех моих 3x UA-Reader устройств и UVC-AI-Pro + Enhancer, я вам поверю. Тем не менее, я всё ещё не на 100% уверен, так как математика не сходится, если только PoE Output Power Budget (28W) устройства UA-Hub-Gate не был грубо занижен.

Рассмотрите мою схему ниже.

2x раздвижные ворота:
• 4,8 м ГЛАВНЫЕ раздвижные ворота (для выезда и въезда транспортных средств)
• 1,7 м БОКОВЫЕ раздвижные ворота (для пешеходов)
1x UA-Hub-Gate [aka "Brains"] [Максимальный бюджет питания Passthrough PoE: 28 Вт]

Я хотел бы подключить следующие 4 устройства к 4 портам PoE контроллера UA-Hub-Gate, чтобы они были сопряжены с вышеуказанными двумя воротами:

1x UA-Intercom [Наружная станция UA-Reader Device] [Макс. 13 Вт]
1x UA-G3-Flex-W [Открытие ГЛАВНЫХ раздвижных ворот изнутри (используя индивидуальные PIN-коды)] [Макс. 5 Вт]
1x UA-G3-Pro-W [Открытие БОКОВЫХ/ПЕШЕХОДНЫХ раздвижных ворот изнутри (используя распознавание лиц)] [Макс. 6 Вт]
1x UVC-AI-Pro + Enhancer [LPR-разблокировка ГЛАВНЫХ раздвижных ворот снаружи] [Устройство: 11 Вт] [Устройство с Enhancer: 22 Вт]

13 + 5 + 6 + 22 => 46 Вт

Откуда возьмется лишняя (46 - 28 =) 18 Вт мощности?

Именно поэтому я планирую проложить 2 кабеля CAT6A, заполненных гелем, для наружного применения, от контроллера UDM-PRO-MAX на серверной стойке до распределительной коробки на задней стороне переднего забора с вышеуказанными двумя воротами.

Оба этих кабеля CAT6A будут подавать питание PoE++ на серверной стойке/шкафу с оборудованием.

Один будет использоваться для питания устройства UA-Hub-Gate, а другой будет питать коммутатор USW-Flex PoE+ Passthrough, так как в этом районе есть и другие полюсные PoE-камеры, которым также требуется питание PoE+.

В случае, если бюджет питания устройства UA-Hub-Gate будет превышен, я могу просто подключить энергоёмкую камеру UVC-AI-Pro к одному из свободных выходных портов устройства USW-Flex. Это может означать, что разблокировка LPR перестанет работать, но по крайней мере каждому устройству будет подано достаточно энергии.

Конечно, ты понимаешь, что если подключить к этому UA-Hub-Gate несколько UA-Reader, то останется недостаточно мощности. Не лучше ли будет запитать эту "прожорливую" камеру UVC-AI-Pro (с энхансером) отдельно через USW-Flex коммутатор (или аналогичное устройство с PoE+ питанием) и подключить её к той же сети / подсети, что и UA-Hub, чтобы они могли быть сопряжены?

Привет, @DoctorCalculon!

В предстоящем обновлении прошивки UA Hub Gate мы увеличим максимальную выходную мощность PoE до 30 Вт. Общий бюджет мощности PoE составит 28 Вт. Бюджет мощности на порт составит 28 Вт.

UA Reader должен быть напрямую подключен к UA Hub для полноценной работы, хотя его можно и добавить в систему без подключения к UA Hub. Рекомендуется использовать PoE++ инжектор/коммутатор, чтобы избежать возможных проблем с отключением устройства из-за недостаточной мощности.

Привет, @UI-Team! Возможно ли подключить камеру UVC-AI-Pro с аксессуаром enhancer сначала к USW-Flex PoE++ инжекторному коммутатору, а затем вывести её на UA-Hub-Gate?

Все 4 порта на UA-Hub-Gate поддерживают только PoE (максимум 15W на порт). Этого недостаточно для питания камеры UVC-AI-Pro с аксессуаром.

Для разблокировки LPR необходимо, чтобы AI-камера была подключена напрямую к шлюзовому хабу (то есть подключена непосредственно к нему).

Вот ASCII-диаграмма сети:
-----UDM-PRO-MAX ---> PoE++ Injection ---> [Port 0] USW-Flex
-----USW-Flex ---> [Port 1] [PoE+] UVC-AI-Pro-Enhancer
USW-Flex ---> [Port 2] [PoE+ Not Used] Uplink to [Port 1] UA-Hub-Gate
-----UDM-PRO-MAX ---> PoE++ Injection ---> [Port 0] UA-Hub-Gate
-----UA-Hub-Gate ---> [Port 1] [PoE Not Used] Receive Uplink From [Port 2] USW-Flex
UA-Hub-Gate ---> [Port 2] [PoE] UA-Intercom [Outside Main Gate]
UA-Hub-Gate ---> [Port 3] [PoE] UA-G3-Flex-B [Opposite Main Gate Pillar -- Inside Property]
UA-Hub-Gate ---> [Port 4] [PoE] UA-G3-Pro-B [Opposite Side / Pedestrian Gate Pillar -- Inside Property]

-----
С бюджетом мощности всего в 28W, я не знаю, сможет ли UA-Hub-Gate питать все три ридера выше.

Если вышеуказанная конфигурация будет работать (в плане подключения всех этих ридеров к одному шлюзовому хабу), то я, вероятно, перенесу UA-Intercom на USW-Flex, а затем подключу канал связи к UA-Hub-Gate.

Пожалуйста, сообщите, будет ли это работать или нет.
