USG – как настроить в уже существующей сети с несколькими VLAN

USG – как настроить в уже существующей сети с несколькими VLAN, UniFi Network

nitm

Guest

25.11.2014 09:23:00

У меня такая ситуация: хочу установить USG в уже существующую сеть. В сети уже есть 2 VLAN:
VLAN 10: 10.10.1.0/24
VLAN 2: 10.2.1.0/24

VLAN 10 — это VLAN для управления. VLAN 2 — общий VLAN для пользователей.
UniFi контроллер находится в VLAN 10.
Коммутатор (HP V1910-24) имеет некоторые порты с незатрегированным (untagged) VLAN 10 и некоторые с незатрегированным VLAN 2.
Порт, который идёт к текущему фаерволу, имеет теги VLAN 2 и 10, а PVID у него 10.

Обе VLAN должны иметь доступ в интернет.
Хотелось бы узнать, как лучше всего настроить USG.
Сеть по умолчанию не позволяет задать VLAN. В попытках настроить всё правильно я потерял связь контроллера с USG. Сейчас я добавил подсеть 192.168.1.0/24 в контроллер для управления.

Кто-нибудь может дать советы, как заставить USG работать с VLAN 10?

nitm

Guest

20.12.2014 12:32:00

Фишка была в том, чтобы сделать управляющую сеть без тега, а другие сети — с тегами. Ошибка, которую я допустил, — пометил управляющую сеть тоже тегом. Я поменял порт на коммутаторе так, чтобы VLAN 10 была без тега, а VLAN 2 — с тегом. Удалил все сети с USG, поменял основной IP на правильный в VLAN 10. Через пару секунд смог зайти в нужную сеть и добавил остальные. Спасибо, suge.

suge Guest	#3 20.12.2014 10:38:00 Я почти уверен, что на коммутаторе Cisco это выглядит так. interface GigabitEthernet0/24 description testport switchport trunk native vlan 97 switchport trunk allowed vlan 97,999 switchport mode trunk spanning-tree portfast

nitm Guest	#4 20.12.2014 10:37:00 Попробую начать с порта без тегов, управлять им и добавить дополнительные VLANы. Потом отпишусь с результатами.

suge

Guest

20.12.2014 10:35:00

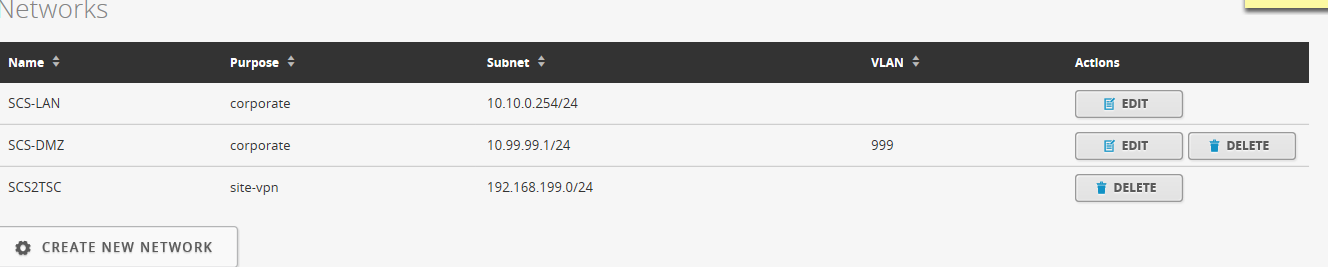

На коммутаторе Dell это выглядит так.
interface gigabitethernet1/0/24
description "EdgeMax E1"
spanning-tree portfast
switchport mode general
switchport general allowed vlan add 999 tagged
switchport general allowed vlan add 97 untagged
switchport access vlan 97
switchport general pvid 97
switchport trunk native vlan 97
switchport trunk allowed vlan remove 1-998,1000-4094

suge Guest	#6 20.12.2014 10:32:00 Забудьте последний пост. Сначала не ставьте тег там, где хотите установить связь с USG роутером через коммутатор. Затем добавляйте теги на все дополнительные VLANы, которые хотите добавить к устройству.

nitm Guest	#7 20.12.2014 10:28:00 Привет, Suge, можешь вкратце описать свою ситуацию с подсетями vlan? Может, я смогу понять, в чём проблема.

suge Guest	#8 20.12.2014 10:28:00 Снимите тег VLAN 10 с роутера для вашей основной сети со свитча, затем добавьте теги на остальные VLAN, которые хотите подключить.

suge Guest	#9 20.12.2014 10:26:00 Я только что настроил 6 USG и ни разу не столкнулся с проблемами. Я не утверждаю, что у тебя их нет, но из шести устройств у меня все заработали отлично. Проверь настройки своего коммутатора.

joshwaihi Guest	#10 20.12.2014 09:06:00 Точно так же я создал несколько разных VLAN, но не смог подключить клиентов к другим VLAN. У меня не было доступа в интернет, несмотря на то, что был подключён рабочий WAN-эндпоинт. У меня также есть сервер Asterisk для VoIP-системы, который я хотел бы интегрировать. Но кажется, что порт для VoIP отключён.
